Brevis responsio: unum tempus motor potest currere ex copia trium phase, sed solum cum una pars conductor pascitur, et neutra in intentione nominis eius insculpta. Numquam omnibus tribus temporibus uti potest; tertius conductor simpliciter remanet insueta. Si systema neutrum non habet, vel intentione prompta non congruit nomini, motor vel incipere vel aestuare et deficere recusat.
Id est duabus sententiis. Quod sequitur ex- plicat, ostendit quid unaquaeque pars communis tres-phasis suppleat actualiter tradit, et tegit e contrario quaestionem quam plerique homines vere quaerunt: quomodo currendum est tres phase motores, cum unius temporis potentia omnia habes.
Cur una-Phase motor omnes tres gradus uti non potest
Unius periodi motor duas habet terminales copiam. Intra artus sedet currens principalis flexuosa, fere auxiliaris vel flexa committitur, et capacitor vel centrifuga transiens qui curvatus auxiliares stillat, semel rotor velocitatem attingit. Ratio initium sumit unam intentionem sinuosalem per duo puncta applicata.
Copia trium phase facta est ex tribus conductoribus quorum voltages 120 gradibus electricas distant. A fabrica duo terminativa solum pontem duo ex iis punctis possunt, vel phase ad phase vel Phase ad neutras partes. Propter hoc, interrogationes reales angustiores sunt quam quaestio interrogatio headline:
- Par intentione: non est available una-tempus intentione aequat valorem nameplate motoriis?
- Iter neutrum: in systematis filum quattuor, neutrum praesens est motori et currenti motori mediocri?
- Satus current: Potest ramus tria ad quinquies currentem currentem tractare pro fractione secundae quovis initio ducta?
Quod quisque Tres-Phase Supple Actu Delivers
"Tres-phas" non una intentione est, et id est ubi maxime errata committitur. Mensa infra enumerat systema, quod in America Septentrionali, Europa et mercatibus exportandis convenit, et quid unum tempus motor in singulis videt.
| Copia systematis | Phase-ad-phase | Phase-ut-neutrum | Potestne 230 V una periodus motoria currere? |
|---|---|---|---|
| 120/208 V wye, 4-filum | 208 V | 120 V | No, 120 V longe infra nomen rating |
| 277/480 V wye, 4-filum | 480 V | 277 V . | No, 277 V aestuat a, 230 V anfractus |
| 400/230 V wye, 4-filum (IEC); | 400 V | 230 V | Ita, tempus neutrum, prorsus ut dispositum est |
| 240 V della, 3-fire | 240 V | Nullus | Ita, linea ad lineam, si motor aestimatur 240 V . |
| 240 V della crure alto, 4-filum | 240 V | 120 V in duobus cruribus, 208 V in alto leg | 230 v nulli for; nisi CXX V motoribus competit sedendum pedes |
A 230 V motor fere plus vel minus 10 cento fere tolerat, sic fere 207 V ad 253 V. Extra cohortem illam rewind vel substitutio est proximus gradus.
Ubi damnum plerumque
Tria exemplaria propter defectum fere singula in hoc argumento invocant.
Line-ad-linea iunctio ad iniuriam voltage
A 230 V motricium per duas lineas 400 V systematis appulisse videt 400 V. Insulation accentus statim oritur, cursus capacitor primo deficit plerumque, et flexa saepe intra minuta sequitur.
Nullum neutrum, aut unum improcera
Tria-filum della systemata neutrum omnino nullum habent, quare semita unica machinae praesto non est. In systematibus quattuor-filarum neutrarum interdum tenuis moderatrixque moderatrix est quae numquam currentem motoriam portare voluit. Ramus ambitus amplitudo eget, non gubernatori levi.
Cras unum tempus motricium a three-phase VFD
Vexillum coegi cum tribus-phasis output non potest currere capacitor-initium motoris. Expulsus pulsus contra capacitorem et transitum centrifugam operatur, et flexus auxiliaris non ponuntur ad accipiendum campum syntheticum rotatum. Agit cum uno-phase deuoto output existunt, sed circuitus initium retractandum habet cum elit motore implicato, non tumultuario in situ.
Quaestio inversa: Cursor motor Trium Phase in Virtute Singulare
Plerique hunc locum quaerentes reapse opponunt problema contrarium: motor trium phase in situ cum potentia tantum unius temporis in promptu. Brevis est eadem in spiritu, numquam directe.
Motorium tria phase pone in linea una phase et nulla est campus magneticus circumactus. Rotor sedet, motor humus, vena scandit ad planum rotor clausum, et onerare itinera seu curvis adurit. Omnis modus operabilis infra tertium tempus absentis artificiose creat.
| Method | Quomodo operatur | Utilis potentia | Aptissima to |
|---|---|---|---|
| Direct nexum | Duo tantum ducit, campum non revolvens | Nullus | Numquam, hoc motorem destruit |
| Static tempus converter | Capacitors creare initium et tempus currunt | Circa 50 ad 60 cento nominationis | Luce , occasionales sarcinas nullo duro exordio |
| Gyrarii tempus converter | Tertium tempus otiosus motricium generat | Prope C percent | Tabernae cum compluribus machinis quae reale initium egent torque |
| VFD cum uno-tempus initus | Rectificator et inversus synthesis tribus gradibus | De L percent nisi cudit | Una motricium quae etiam velocitate indiget |
| Reponere cum uno tempus motricium | Motricium copia in manibus aequet | C percent novae rating | Onerat fere III HP ad CCXXX V |
Duo numeri definiunt an conversio sit operae negotiorum. Vexillum plenae oneris mensae currentis pone 230 V unius motoris circiter 8 A pro 1 HP, 17 A pro 3 HP, 28 A pro 5 HP, cum incohato ter ad quinquies superiorem. Cum autem VFD ab uno phase pascitur, initus vena in paucioribus machinis colligit, sic coegi debet esse amplitudo pro bis fere motoriis ad custodiendum rectificatorem et DC bus intra aestimationes eorum.
Una-Phase vel tribus-Phase: Quod quidem Mutationes
Cum utraque copia suppetat, consilium ad quinque differentias mensurabiles descendit.
- Satus Aureus: tria phase motoria circiter 200 ad 300 centesimas e pleno onere torques in initio evolvit; capacitor-satus motoris unius phase circiter 150 ad 200 centesimas procurat, et capacitor fissura permanens multo minus designat.
- Current per horsepower: machinae tres phases dure medium trahunt currentem unius motoris unius phaselus eiusdem rating: ergo funes, contactores et onera minora et vilia sunt.
- Effectus et potentia factor; tum altius in tres-phase currunt, quam ob rem programmata premium efficientiae circa eas scriptae sunt.
- Artus magnitudine: Eadem enim vis equina, motor unus-phastus, est typice una vel duae magnitudinum corporum majores et conspicue graviores.
- Tectum practicum: supra circiter 3 HP optio una phase cessat sensum efficere propter currentis et conductoris amplitudinis initium. Plenior comparatio constructionis et effectus in tegitur nostrum naufragii unius tempus et tres tempus motricium differentiae .
Genus ante te aliquid filum
- Photograph nomen: voltage, phase, frequentia, horsepower, plenus-onere amps et factor muneris.
- Copiam metire in puncto connexionis cum metro vero-RMS, sive phase-ad phase et Phase-ad neutrum, specimen sub onere.
- Neutrum confirmes exstat et ramum ambitum rating aequat.
- Compesce ut contactorem et onerare Nullam litem motori currenti et officio currendi.
- Capacatores inspice et verificandum transitum centrifugam libere antequam motor vetus reusing.
- Confirma rotationem ante apparatum acti in coniunctionem, et clausuram pulveri, vel washdown, vel condiciones velitis aequas.
Matching Motor ad Supple Habes
Si copia 230 V unius periodi est et onus sub circiter 3 HP remanet, capacitor prorsus inclusus initio et motor simplicissimus solet respondere, et conversionem instrumentorum omnino vitat.
Una-Phase totaliter inclusum Capacitor Satus vade motor Dignitas inspiciendi pro 230 V oneribus simplicibus phase sub circiter 3 HP, praebens capacitorem prorsus inclusum initio ac currendi optionis quae apparatum conversionis vitat. Visum Product → Ubi trium-phasium potestas iam in aedificando est, premium efficientiae trium machinarum in a 48 vel 56 tabulis idem officium facit cum inferiore vena, melius inchoatio torques et longioris muneris vita.
Three-Phase Fractional Horsepower Premium Efficiency Motor Dignitas inspiciendi ubi tres gradus potentiae suppetat, haec 48-56 tabulae premium efficientiae motoriae convenit, leve officium industrialium onera cum inferiore vena et diutius vitam serviendi. Visum Product → Si acti instrumenti celeritas variabilis eget, sed potentia tantum unius phase praesto est, ec motor quaestionis totius conversionis incedit, quia electronici commutationem tractant et motor ipse nullum habet initium capacitorem vel transitum centrifugam ad pugnandum cum coegi.

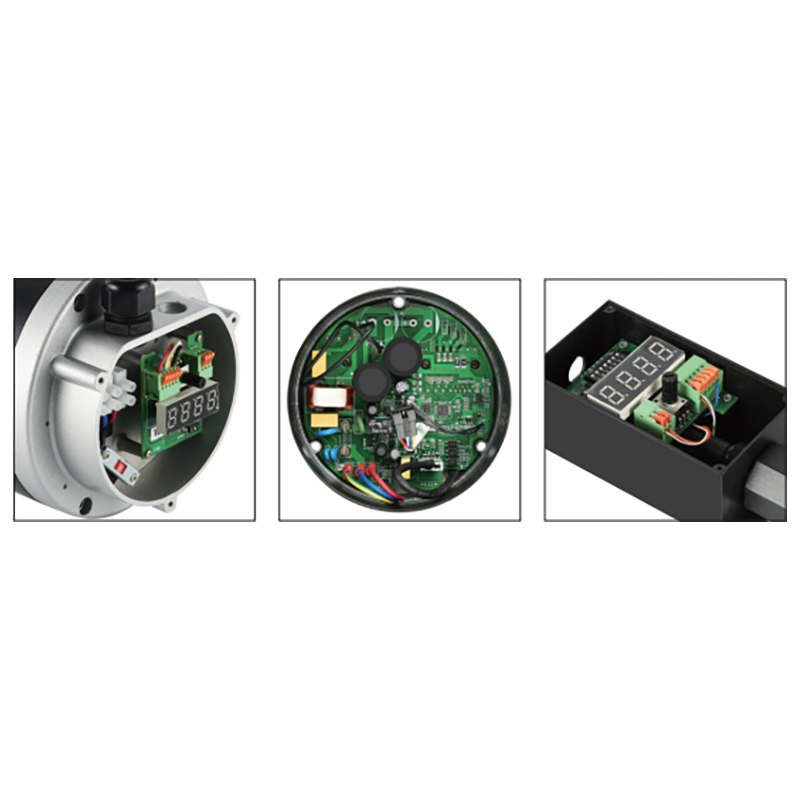

NEMA Frame EC Motor for Single-Phase Variabilis Celeritatis Equipment Valet inspicere pro variabili velocitate armorum in potentia unius temporis, haec NEMA 48 frame ec motoria capacitores et virgas centrifugas dum commutationem electronice tractat, vitat. Visum Product → Artus magnitudinum, clausurae genera et gradus efficientiae aciem habent pro statuto, quod facilius est cum una hora singulas familias et tres phases comprehendit. Waylead NEMA et IEC designationes ab 48 ad 250 fabrica, in destillatione, prorsus inclusa et TENV constructione constructa, idem onus adaequari potest cuicumque situm in actu habet.
Frequenter Interrogata
Potestne unicus motor periodus currere ad duas lineas trium-phase copiarum?
Ita, si linea-ad lineam intentionem aequat rating nominali. A 240 V motor della ratio a 240 V institutionis normalis est. Adhuc una pars virtutis est, et insueta tertia acies accedit.
Quid accidit si 230 V unum phase motori ad 400 V supplendum iungo?
LXXIV cento anfractus dure videt overvoltage. Ascensus magnesndi ardue scandit, capacitor premitur, et ambages aestuat intra minutas. Ex quo fere sant curro curvo et exstabant capacitor.
Potestne VFD currere motore unici temporis ex tribus gradibus?
Vexillum three-phasis output coegi non potest. Singulus phaselus output agit exsistit, sed capacitor et centrifugae initium retractari debet et motor inverter fluctus formas tolerare debet. Pleraque enim retrofits, repositoque motore vilius est quam accommodando.
Quantus potest esse unus motor ante tres periodos potiore electione?
Capacitor-satus motores simplicis Phase parabilia sunt usque ad circiter 3 HP, et interdum 5 HP, ad 230 V. Plenus-onus current apud illas magnitudinum 17 A et 28 A respective, plus a primordio surgendi tres ad quinquies superiores, plerumque tres phases practicae electionis supra 2 ad 3 HP facit.
Regula quae simplex hoc servat: parem motorem ad copiam quam habes, potius quam copiam motoris in copia numquam designatam esse. Legit nominationem, metiaris intentionem temporis ad neutras, et tempus ad Phase, confirma neutras, et initium current contra ramum tutelam reprehendo. Cum aliqua ex illis quattuor impedimentis deficientibus respondetur, motorem alium esse, non alium connexionem
